RapiLock Axle 105 碟煞公路車
貫通軸快拆組(前輪)
φ12×100


建議售價:1,680元

購買 查看銷售地點
評價 (0)

商品評價

目前沒有評價。

只有註冊並且購買過商品的顧客才能撰寫評價。

覺得筒軸式快拆種類又多又雜?

筒軸式快拆已是自行車零件組的重要角色,除大量運用於登山車外,新款公路車也紛紛採用筒軸式快拆,逐步取代傳統式快拆。目前各式前叉及車架勾爪尚未統一,加上近年筒軸式快拆的規格數量遽增,造成車店及使用者極大不便。

正因如此,RapiLock Axle提供完整的量測說明,5種軸心長度:105 / 133 / 147 / 154 / 164mm,搭配不同牙紋:P1.0 / P1.5 / P1.75以及不同長度墊片,如此一來,便可滿足市面上60種不同規格。




找出自己車款的快拆軸心規格

使用原廠快拆及 RapiLock 量測步驟說明書比對軸心的頭部形狀、牙紋規格、長度(含牙長),挑選對應零件顏色,以六腳板手和特殊M6螺絲組裝,即完成你的 RapiLock Axle 快速裝配裝置。

此設計榮獲2017年台北自行車展創新研究獎-金獎肯定。

量測步驟說明書下載 A4(29.7×21cm)


RapiLock Axle 105-09-v2

涵蓋80%↑的前輪快拆規格

RapiLock軸心105包含6種牙紋,根據說明書組裝後可涵蓋市面8成以上的碟煞公路車前輪規格,讓使用者不需要再為多種規格而煩惱,甚至是找不到正確的規格而求助無門。



RapiLock Axle 105-06-v4

隱藏式快拆板手

無須擔心騎乘時碰撞勾結造成快拆板手意外彈開,導致輪組鬆脫之狀況,人員安全有保障。



RapiLock Axle 105-07-v4

結構安全再強化

ISO4210檢驗通過,此新穎設計強化結構安全,隱藏式板手造型洗鍊,輕量化材質整合俐落,融入自行車整體外觀。


Specification

規格

  • 參考重量:約44.5g (M12×P1.5×118mm 牙⻑:13mm情況下)
  • 尺寸(含包裝):約19.5 × 7.5 × 3.5 cm

Warranty Service

保固說明

  • 依收據或發票開立日期起保固90天,請妥善保管收據或發票。

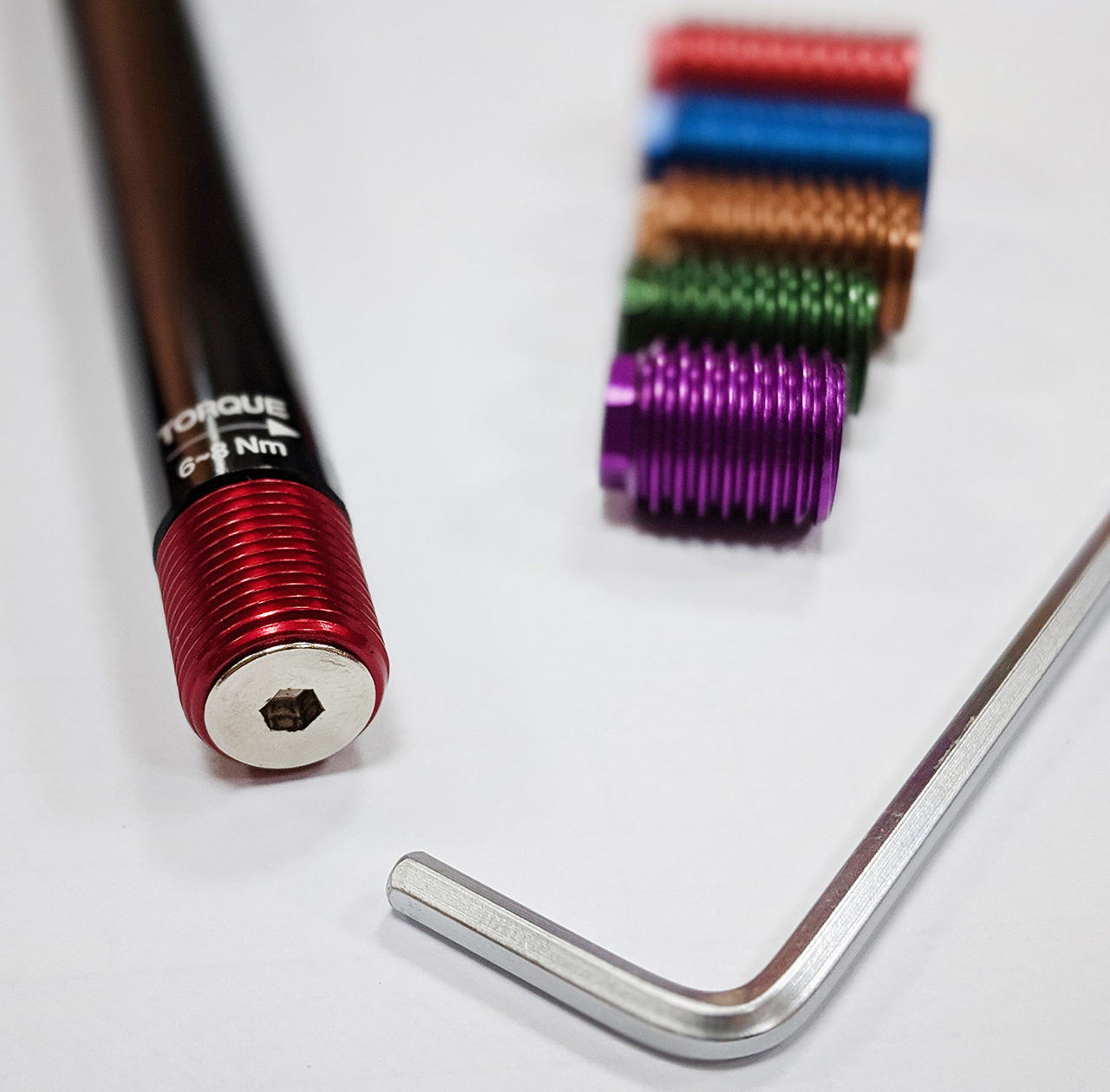

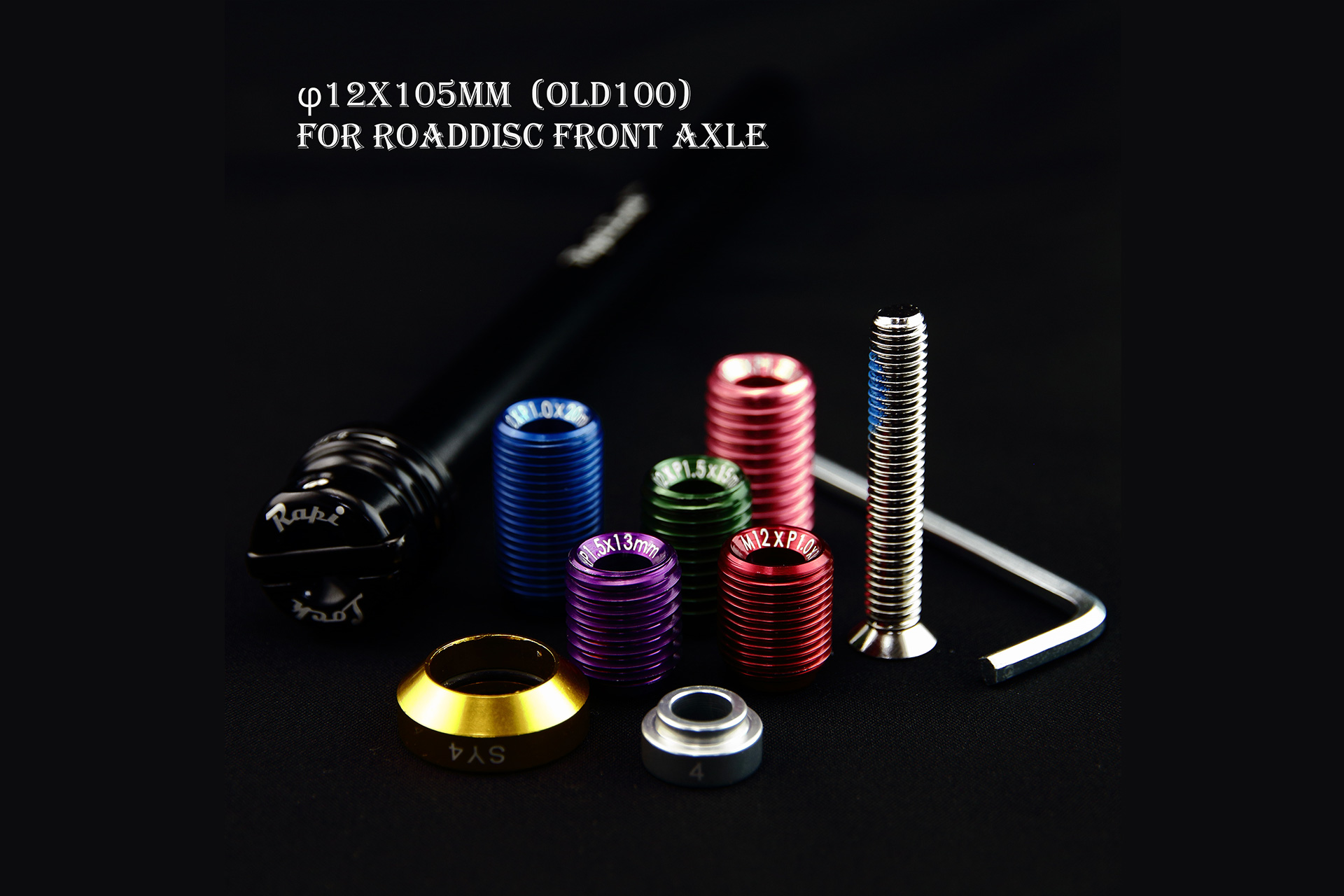

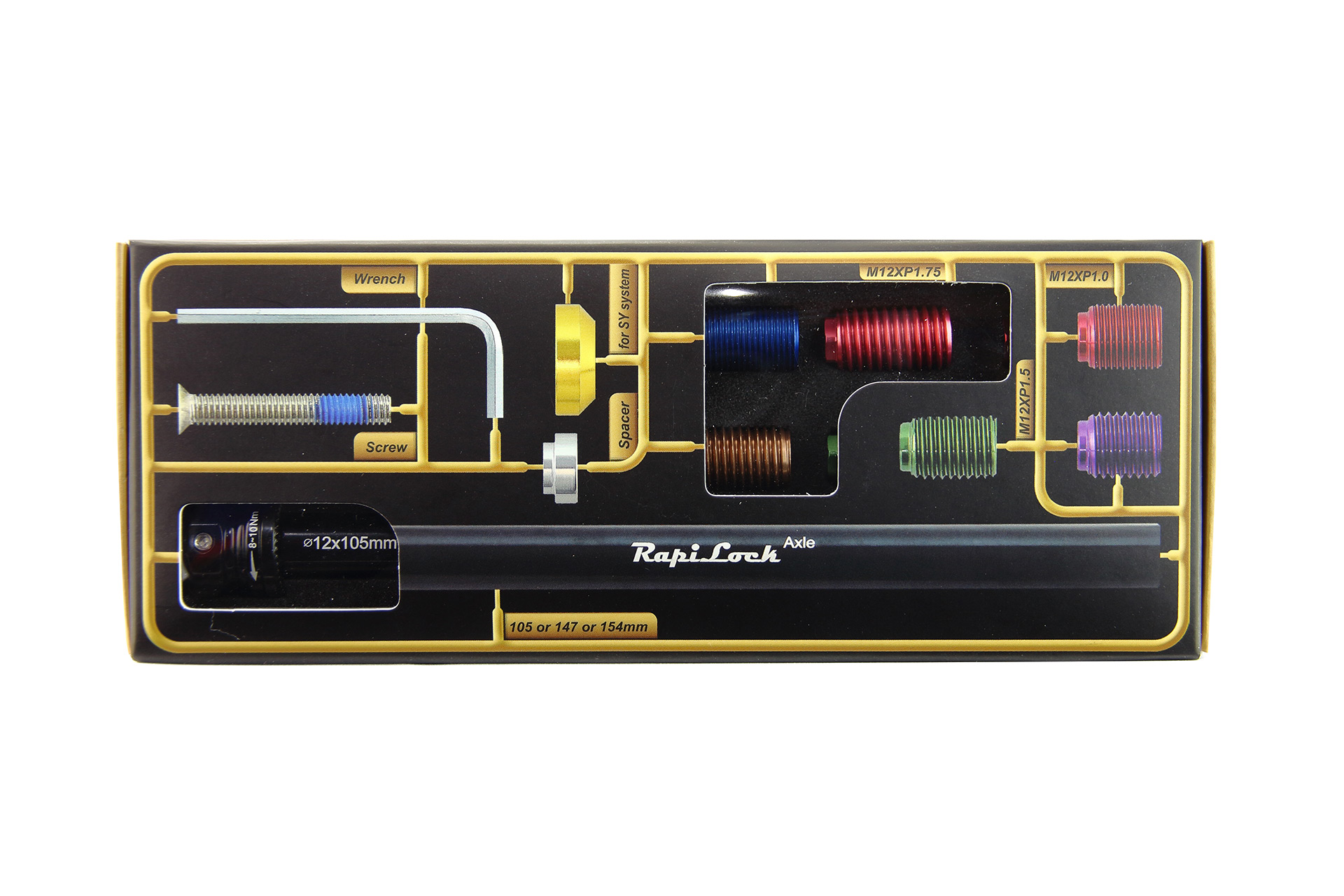

Contents

內容物

  1. Aluminum 7075鋁軸心長度 12×105mm *1支
  2. Aluminum 7075鋁牙套 *6個
    • 藍色:M12×P1.0 牙長:20mm
    • 紅色:M12×P1.0 牙長:13mm
    • 咖啡色:M12×P1.5 牙長:18mm
    • 綠色:M12×P1.5 牙長:15mm
    • 紫色:M12×P1.5 牙長:13mm
    • 粉紅色:M12×P1.75 牙長:20mm
  3. 螺絲 *1個
  4. 錐形墊片 *1個
  5. 加⻑墊片 *1個
  6. 六角板手 *1個
  7. 使用說明書 *1個

額外提供:若為使用Mavic Speed Release系統的品牌,如:Look、Cannondale、Wilier,請向購買店家索取金色雙牙紋螺牙:M12×2 P1.0 牙長:13mm。

Notice

注意事項

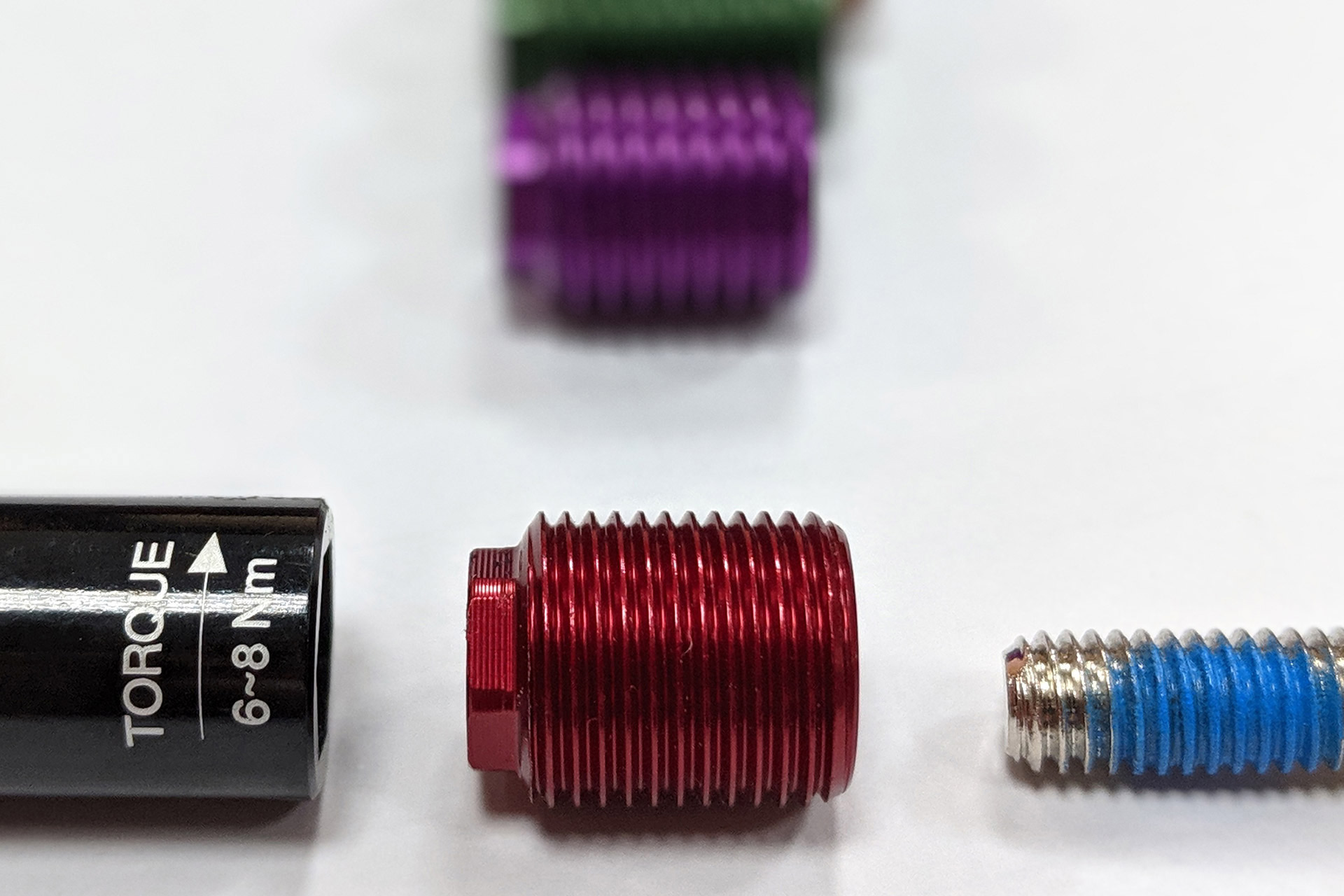

  • 使用六角板手時建議以6~8Nm的力量鎖緊且勿使用RapiLock Axle提供之外的M6螺絲,否則將會導致嚴重的產品異常。
  • 請以正確方式組裝螺絲,並於裝上車款後確認是否確實安裝,以免發生意外。
  • 一支RapiLock Axle上最多僅能使用一個錐形墊片、一個加長墊片及一個牙紋,禁止重疊相同墊片增加組裝後的軸心長度。
  • RapiLock Axle的牙紋長度(TL)必須 ≥原廠軸心牙紋長度。
  • RapiLock Axle的軸心長度(B)必須介於原廠軸心長度 ±1mm。
